1 概述 本火花(焰)探測裝置主要由TCH-MD2裝置模塊和TCH-D3探測器（通常稱為探頭）兩部分組成。主要廣泛應用于易燃易爆的高危場所或生產設備 (電加熱、中央除塵等設備) 中，實現對火災（火花、火焰、爆燃等）自動報警等領域，同時也用于各種燃煤、燃油鍋爐和燃燒爐實現自動程控點火和對火焰的自動監測和熄火保護等工業領域。 產品采用具有良好溫度特性、窄響應波長和高靈敏度等優點的傳感器作探測器件，對電弧，白光等有很強的抗干擾能力，且靈敏度高，反應速度快。 本產品采用智能算法，集成大量數據，實現智能化設計，同時還設計了故障顯示、靈敏度可調等功能。采用微處理器進行控制，工作性能穩定****。 說明：監控模塊需與我公司生產的火花（焰）探測器成套使用。 2 技術性能 2.1 監控模塊外型尺寸：110mm×75mm×30mm；探頭****尺寸： 2.2 靈敏度：4mm木炭火星距離探測器40cm可檢測。 燭光（民用直徑16mm白蠟燭，火焰高度4cm）距離探測器35cm可檢測。 2.3 響應時間：見火響應時間<1s；熄火響應時間3-7秒可調節。 2.4 輸出:無源觸點開關信號，容量：AC120V、5A（公共點、常開、常閉）； 0-20mA電流信號(選裝)。 2.5 電纜長度：與探測器之間的連接電纜長度不大于10m。 2.6 報警信號：紅色指示燈點亮，綠色燈滅。 2.7 監視器視角：<90度。 2.8 工作電源：直流24V/0.2A。工作電壓范圍：19V-26V。 2.9 工作溫度：監控模塊 -20℃---- +60℃，探測器 -20℃--- +60℃。 2.10 相對濕度：45％～85％ 3 安裝方法 3.1 TCH-D3探測器 探頭主體外型尺寸如圖1，安裝法蘭尺寸如圖2。
圖1
圖2 3.2 探測器的安裝 探測器前端通過安裝法蘭與管道或者燃燒系統（或其他需要監控的火焰、火花、爆燃系統及場所）連接，也可采用其它形式連接。使用雙探頭探測管道火花時，按照線纜顏色并聯即可。一般在管道中部兩側面對射安裝。這樣既有****的視角，同時也不易集塵遮擋視窗。安裝時，應根據現場情況，選擇合適的觀察位置。其距離、觀察角度和溫度應符合技術參數的要求。當環境工作溫度超過要求時應采取強迫制冷的辦法，同時注意避開周圍干擾源的直射與折射（例如探測管道火花，可選擇管道中段位置，可避免周圍干擾源，而不是入口或出口）。探測器后端連接電纜與監控模塊連接，接在監控模塊對應的端子上。如需延長電纜，請選用大于或等于0.3 mm三芯屏蔽電纜。并且建議接線的同時，將尾線的屏蔽層（末端的熱縮管撥開）與延長線的屏蔽層接好。 電纜的接線如圖3所示。

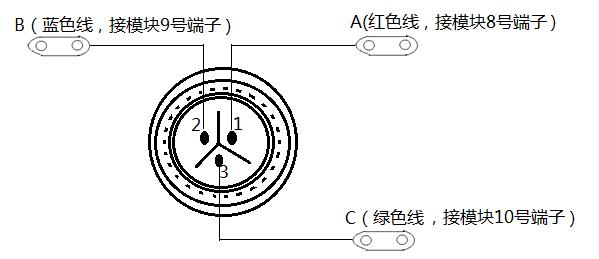

圖3 4 端子 端子接線及功能說明見表1。 表1 端子接線及功能
序號 |
|
接線 |
功能說明 |
1 |
24V |
直流電源24V正極 |
電源正 |
2 |
0V |
直流電源24V負極 |
電源負 |
3 |
自檢 |
空 |
此端為預留端子，現沒有使用。 |
4、5、6 |
常開/ 公共端/ 常閉 |
接外控設備 |
標示所指為無火狀態下模塊的輸出觸點狀態（見火后觸點自動轉換，可用于控制報警器或電磁閥等外設） |
7 |
電流 |
與0V端一起構成0-20mA電流環（選裝） |
與火花強弱及距離有關 |
8 |
A |
接TCH-D3探測器的紅色線 |
探測器的電源正 |
如探測器尾線需延長，接線較長時，建議撥開尾線末端接好屏蔽層 |
9 |
B |
接TCH-D3探測器的蘭色線 |
信號輸出 |
10 |
C |
接TCH-D3探測器的綠色線 |
探測器的電源負 | 5 指示燈 面板上的指示燈為狀態指示燈。 待機顯示：待機時綠色指示燈亮紅色指示燈滅； 見火顯示：見火時紅色指示燈亮綠色指示燈滅； 故障顯示：兩燈全亮時判斷探測器及連接線出現故障； 兩燈均不亮時判斷探測裝置模塊出現故障。 6 使用方法 6.1 儀器安裝完畢，需按照如下順序進行操作，確認無誤后，方可連接外控設備正式投入運行： 熄火延時時間、靈敏度設定→連接探測器電纜→接入外設→開機投入正式使用。 6.2 見火靈敏度設置 本模塊的靈敏度分為7擋，由撥碼開關的5、6、7位來確定。這三位按前低后高的順序組成的2進制代碼即為靈敏度的等級數，等級數越高對應的靈敏度**越低。如這三位撥碼開關都處在沒有按下位置時，這時這三位組成的2進制代碼為0，此時的靈敏度****；當這三位撥碼開關都處在按下位置時，這時這三位組成的2進制代碼為7，此時的靈敏度******。也**是說靈敏度從高到底依次為：000、001、010、011、100、101、111（0代表不撥，1代表撥下）。請用戶根據現場的實際情況設定好靈敏度的擋位。撥碼開關的第8位（即**右邊的一位）在正常使用時一般都不要按下，只有在火花沒有運動時(或火焰沒有閃爍時)才按下。 6.3 熄火延時時間設置 熄火延時時間由撥碼開關左邊的1、2、3、4位來確定。當這四位撥碼開關位都沒有按下時熄火延時時間即為３秒；有幾位撥碼開關按下熄火延時時間即為３＋幾秒。如１、3位撥碼開關按下熄火延時時間即為3+2=5秒；１、2、3、4位撥碼開關按下熄火延時時間即為3+4=7秒。 7 維護 使用時間長了，粉塵或其它燃燒物可能使探測器窗口粘污變臟，這樣直接會影響探測器對火花（焰）信號的接收。建議采取定期維護記錄制度。為****探測器的靈敏度，應經常擦拭探測器窗口，必要時應采用壓縮空氣長期吹掃等辦法，使之保持清潔。 8 使用注意事項 8.1仔細閱讀本說明書，正確安裝和使用本產品，接線要正確，嚴格按照要求接線，位置正確、接觸良好，為防止接錯，安裝好仔細檢查無誤后方能通電試用。 8.2 請在本說明書要求的溫度范圍內使用本產品，超出溫度范圍可能對內部電子元器件造成損壞。 8.3 注意防水防潮，殼體進水或高濕度環境會造成內部電路短路燒壞，安裝時應選擇雨水淋不到的地方，若在露天或高濕環境使用，應做防水防潮特殊處理，例如加裝防水罩或者密封盒。 8.4安裝時輕拿輕放，以免損壞內部器件。 8.5參照本說明書第7項，注意日常維護。 8.6如發生故障，首先檢查外部接線，故障仍不能排除，請將產品寄回我公司檢測、維修，我們樂意提供支持和幫助。非專業技術人員，請不要打開產品，以免損壞產品，給您造成不必要的損失。 8.7本產品可對安全生產提供輔助性的保護，提高生產安全性。但使用的場所，環境復雜多樣，特別是中央除塵管道環境更為惡劣，復雜的環境或產品故障可能造成產品失靈，從而不能********的杜絕火災發生。因此請謹慎選擇，我公司僅對產品本身提供三包服務，不承擔相關連帶責任。如是高危場所使用，建議用戶采取多種復合式保護措施保障其安全。 9 產品成套 本產品由以下成套件組成
序號 |
名稱 |
數量 |
備注 |
1 |
TCH-MD3紅外火花（焰）監控模塊 |
1臺 |
監控模塊 |
2 |
TCH-D3紅外火花（焰）探測器 |
1或2個 |
單探1個,雙探2個，帶尾線 |
3 |
配套接線端子（10位） |
1個 |
|
4 |
使用說明書 |
1本 |
|
5 |
安裝法蘭 |
1或2個 |
單探配1個，雙探配2個 | |
