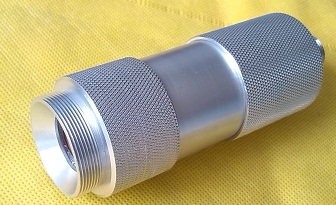

TCZ-D1型紫外火焰檢測傳感器 （火焰探頭）
1、特點
TCZ-D1紫外火焰?zhèn)鞲衅魇且环N能夠接受火焰發出的紫外光信號，并能將光信號轉變?yōu)殡娦盘?hào)，供控制器處理、指示和控制的光電轉換裝置。是專門為石油化工生產部門研制的熱工監防爆產品。廣泛應用于石油化工、冶金鑄造等行業的工業燃燒系統中。采用直流供電方式(電源不分極性)；采用紫外光敏管器件，具有靈敏度高和響應速度快等特點； 采用氧化鋁制防爆外殼，具有較好的機械強度，防腐蝕能力強。
2、技術參數
殼體材質：鋁，表層氧化處理
重 量：150g
工作電壓：220VDC
光譜響應：190—280nm
靈敏度：大于50cps
起始電壓：****210V
****使用電流：10mA
工作壽命：大于10000h
與控制模塊間****連線：小于100米
環境溫度：–40℃ ~ +150℃

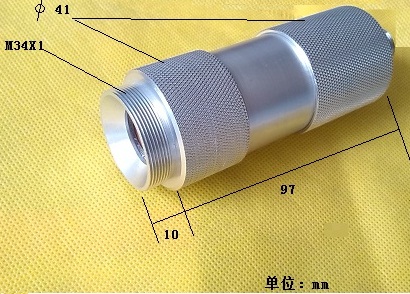

****外徑：41mm
安裝方式：螺紋安裝
安裝尺寸：M34×1
3.傳感器的安裝和接線
首先根據火焰監測情況，選擇既能****檢測到火焰又盡量遠離高溫區的位置，傳感器的光窗對準監測點，將其旋接在M34×1或接頭（或M34×1螺紋孔）上，或用合適的支架安裝。但仍需****監測點在傳感器的視角范圍內。如需在超出溫度范圍的環境下使用，請采用合適的方式進行制冷，使傳感器處在工作溫度范圍內，以免造成損壞。 |
