本TCH-D1探測器配套TCH-MD1模塊使用。主要用于各種燃煤、燃油鍋爐和燃燒爐實現自動程控點火和對火焰的自動監測和熄火保護等工業領域，同時也廣泛應用于易燃易爆的高危場所或生產設備中，實現對火災（火花、火焰、爆燃等）自動報警等消防領域。
產品采用具有良好溫度特性、窄的紅外響應波長和高靈敏度等優點的紅外傳感器作探測器件，對電弧，白光等有很強的抗干擾能力，且靈敏度高，反應速度快。
本產品采用智能算法，集成了大量數據庫，實現智能化設計，同時還設計了故障顯示、靈敏度可調等功能。采用微處理器進行控制，工作性能穩定****。
說明：監控模塊需與我公司生產的紅外火焰（花）探測器成套使用。
技術性能
靈敏度：1燭光（民用直徑16mm白蠟燭，火焰高度4cm）距離探測器35cm可檢測。4mm木炭火星距離探測器40cm可檢測。
響應時間：見火響應時間<1s；熄火響應時間3-7秒可調節。
電纜長度：與探測器之間的連接電纜長度不大于100m。
探測器視角：<90度。
工作電源：直流24V/0.2A。工作電壓范圍：19V-26V。
工作溫度：探測器 -10℃--- +80℃。
相對濕度：45％～85％
3 安裝方法
3.1 TCH-D1探測器
外型尺寸：φ41×107mm 安裝螺紋尺寸：M34×1mm
3.2 探測器的安裝
探測器前端通過螺紋與燃燒系統（或其他需要監控的火焰、火花、爆燃系統及場所）連接，也可采用其它形式連接。應根據現場情況，選擇合適的觀察位置。其距離、觀察角度和溫度應符合技術參數的要求。當環境工作溫度超過要求時應采取強迫制冷的辦法，同時注意避開周圍紅外線等干擾源的直射與折射（例如探測管道火花，可選擇管道中段位置，可避免周圍紅外線等干擾源，而不是入口或出口）。探測器后端通過連接電纜與監控模塊連接，電纜插頭的一端接探測器尾端的插座，電纜的另一端接在監控模塊對應的端子上，電纜線選用屏蔽電纜（電纜直徑大于或等于1.2mm）。

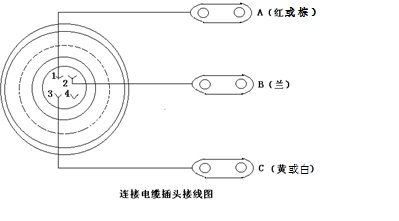

電纜的接線方法如圖1所示。
圖1 |
