1、概述
TCZ-MD5一體式防爆火焰檢測器是根據氣體放電的光電檢測原理研制的。使用進口的日盲型光電傳感器和進口高速響應芯片作為檢測器的大腦，同時利用強大的數據庫和****算法為支撐的控制軟件，對火焰信號進行分析處理。采用火焰廣譜窄波段信號采集方式、全頻波分析、分段識別等****技術，能快速****的識別火焰。避免了傳統探測器的易受干擾的弱點，提高了探測器的穩定性及持續使用性。達到快速****檢測火情的目的。****了產品持續穩定****的工作，該檢測器具有超強的抗干擾性能，不受日光、燈光等自然及人工光源的影響，
檢測器可對外部設備提供繼電器無源觸點開關信號以及電流模擬信號（選裝），可直接實現聯動控制（如點火器、電磁閥等）。也可與任意廠家的火焰檢測控制系統連接。
本檢測器適用于各類工業燃燒系統的火焰檢測和高危場所的火災報警。特別是對氣體、液體燃燒，固體明火及電弧、電火花等具有特別的檢測能力。廣泛應用于：各類窯爐、鍋爐、放空火炬等工業燃燒設備中；同時也可用于油庫、酒庫、機庫、化工場所、軍事裝備、液化氣站、電站等高危場所的火災監控。
2、主要技術指標
2.1 工作電源: DC24V
2.2 功 耗: 2W
2.3環境溫度：-40℃～+80℃
2.4 相對濕度：45％～85％
2.5光譜響應：185～260nm
2.6 產品重量：小于1kg
2.7 響應時間：見火響應時間≤1s；熄火響應時間≤2s
2.8探測距離：檢測距離：大于0.5m（標準燭光）
大于20m（0.09平方米汽油或正庚烷標準火焰）
2.9輸 出：一組繼電器常開常閉無源觸點，容量AC220V/5A
4～20mA模擬電流信號
2.10防護防爆等級：Exia dbⅡCT6 IP56

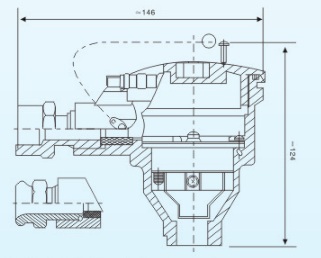

2.11外形尺寸圖示：
2.12連接電纜：外徑8mm RVVPX1.O
2.13安裝接口尺寸：G1螺紋
3、安裝和接線

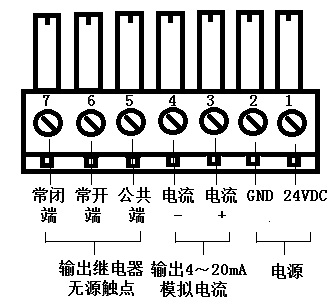

3.1接線圖示：

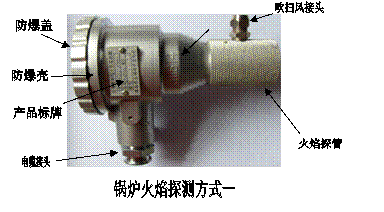

3.2檢測器安裝結構圖示：
注：本檢測器出廠時未開孔吹風孔，用戶可根據需要開孔吹掃冷卻風。 |
