TC-HW1IR-3100紅外火焰探測器

發布時間:2013/11/26 17:41:45



    本紅外火焰探測器結合了**新的紅外檢測技術,采用具有良好溫度特性、窄的紅外響應波長和高靈敏度等優點的紅外傳感器作探測器件,通過微處理器的分析、判斷、處理采集的光譜信息,采用智能算法,集成了大量數據資源,實現智能化設計,同時還設計了故障顯示、靈敏度可調等功能。采用微處理器進行控制,工作性能穩定****。能提供快速、****和****的火焰探測,實現早期****發現火情,能有效的****限度降低著火的危險。
該探測器具有很高的抗干擾性能。具有檢測靈敏度高、防誤報警能力強、結構緊湊、抗振動沖擊性能好等特點。
產品廣泛應用于倉庫、廠房、車間、粉塵管道等易燃易爆的高危場所或生產設備中,實現對火災(火花、火焰、爆燃等)自動報警和熄滅裝置等消防領域。同時也可以應用于通信機房基站以及火車、汽車、輪船等交通運輸工具內。另外還大量應用于各種燃煤、燃油鍋爐和燃燒爐實現自動程控點火和對火焰的自動監測和熄火保護等工業領域。

主要技術參數
  殼體:
l  殼體材料:鋁
l  顏色:殼體紫紅色
l  表面處理:進行化學薄膜處理- 環氧粉墨涂層
l  外型尺寸: ****直徑75mm;探測器高51mm;
  靈敏度:1燭光(民用直徑16mm白蠟燭,火焰高度4cm)距離探測器35cm可檢測;4mm木炭火星距離探測器40cm可檢測;對于1平方英尺(0.92m2)    表層區域的汽油火焰,其****探測距離為80英尺(24.3米)。
  響應時間:見火響應時間<1s;熄火響應時間3-7秒。
 火警信號:紅色指示燈點亮;輸出接點容量:AC120V、5A(共用公共點,一組常開、常閉觸點);輸出0~20mA電流模擬信號。
  監視器視角:大于90度。
  工作電源:額定電源電壓:24VDC
  ****電源電流: 0.2A;
  工作電壓范圍:19V-26V。
工作溫度: -10℃---- +60℃。
相對濕度:45%~85%
接線方式:航空接插件接線
探測器的安裝
探測器布置
探測器應被放置在能對被保護區域有****的清晰無障礙視野處。以下因素亦應予考慮:
 探測器的視角
確保有足夠的探測器充分覆蓋危險場所,本探測器的****視角為100º,探測器應裝在視角中心。
 靈敏度范圍
探測器應裝在能對火焰響應的距離范圍內,對于1平方英尺(0.92m2)表層區域的汽油火焰,其****探測距離為80英尺(24.3米)
l  確定所有的高危起火源位置,定位好探測器,以確保發生火災危險時處在探測器探測范圍之內
l  探頭應安放在監控區域的硬表面以獲得****性能。
l  定位探測器以確;馂危險同時處在裝置的視野和探測范圍之內
安裝要求
l  探測器的安裝應盡量便于檢查和擦洗。
l  探測器應偏離水平線至少10~20度對準下方,使其視野盡量覆蓋到危險場所。
l  盡量避開在其視角內有紅外干擾源的存在。并考慮被監視目標著火時,火焰不直接接觸到探測器。
l  裝在較臟區域的探測器應進行更多的檢查、清洗及靈敏度核對。
l  觀察一下將要安裝區域的溫度,對于安裝在室外或直接暴露在太陽輻射較強的區域,若環境溫度遠遠大于探測器的工作溫度,對于這種環境下的安裝,用戶可給探測器加一個遮陽篷,使探測器的實際工作在它溫度技術指標范圍內。同時還要注意,不要使遮蔽陽篷阻擋探測視角。
l  避免在光學探測器的窗口結冰,窗口結冰會使探測器進入故障狀態。
提示:****不要把探測器靠近紅外輻射源安裝,因?yàn)樗鼈兛赡軙?huì)產生誤報警。
探測器的安裝

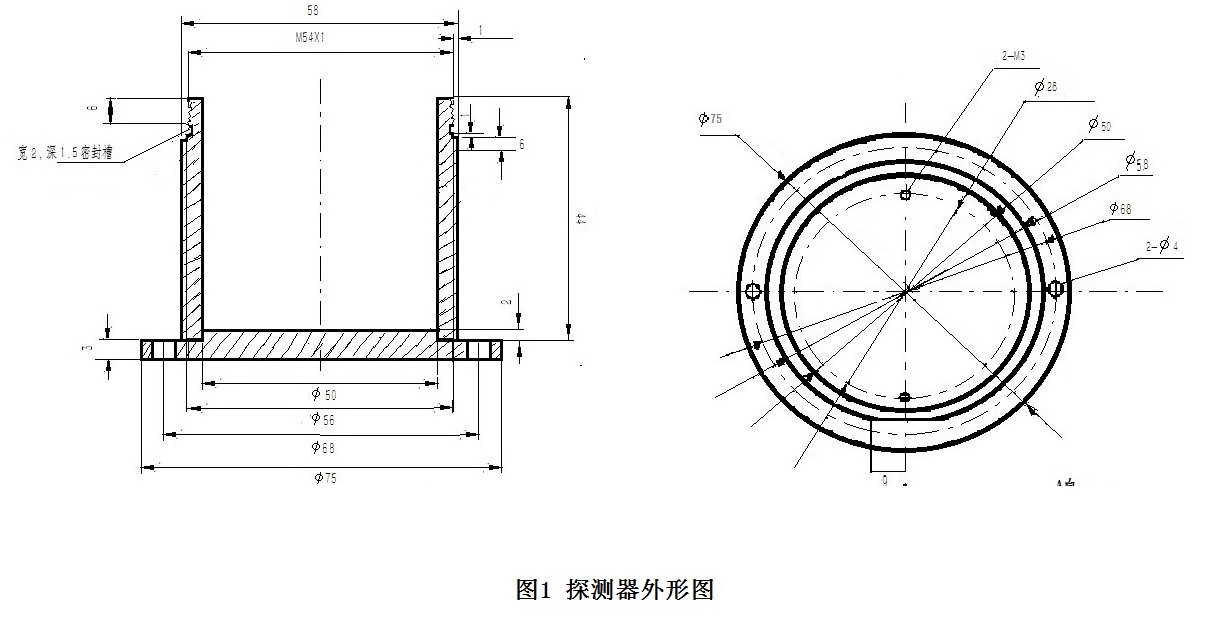

探測器外形圖見圖1。

      圖1 探測器外形圖

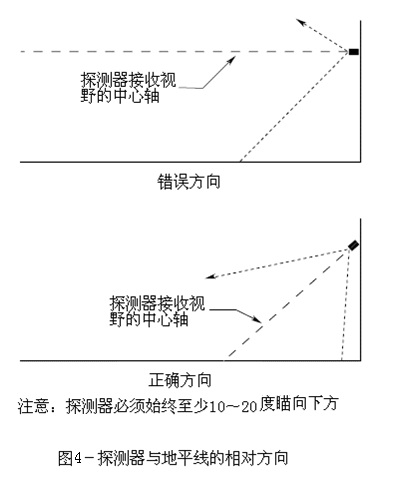

這種探測器應朝下安裝(如右圖4),使其視野盡量覆蓋到危險場所,以免灰塵和水汽在石英窗口上堆積。
同時該探測器避免安裝在人或物體阻擋視角的區域。


端子的連接

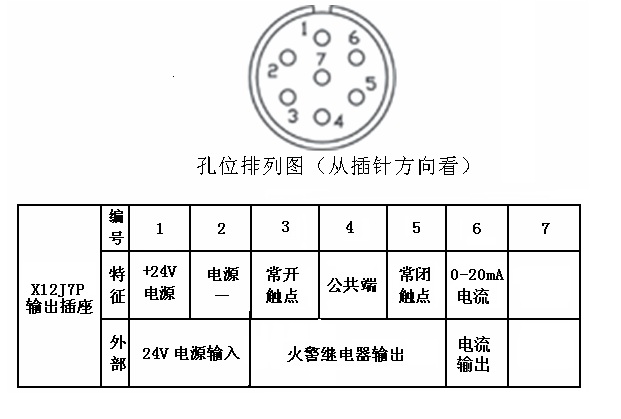

                 圖2探測器圓型連接頭端子定義
配線
推薦配線:電源線為1mm2,信號線0.5~1mm2的AVR或者屏蔽線。
重要:對遠距離安裝探測器,因適當增加線徑,以****到達探測器的**小直流電壓為18V,對于環境溫度低于-10℃和高于+60℃,在****溫度和****溫度時都應使用合適的配線。

使用與維護
使用方法
探測器與控制系統正確連接后,給探測器供電,探測器**處于正常工作狀態。
探測器為一整件,探測器與控制系統采用電纜連接,用戶在使用時,不需要把探測器打開。在任何情況下都禁止用戶擅自打開探測器,否則由此造成的損壞由用戶自行負責。
維護
一旦正確地安裝好該探測器,它除了常規的靈敏度核對和透鏡的擦洗外,一般不需要修理。天酬公司推薦用戶應建立并堅持日常記錄制度。
警告:在維修之前必須斷開自動滅火系統或抑爆系統等外圍電路。
   應經常檢查探測器窗口是否清潔,定期擦試。窗口不清潔會使探測器的靈敏度大大降低,嚴重時可能會產生有火不報警的情況。擦洗透鏡時應用一塊干凈而柔軟的麻布或棉球醮一點清洗溶液擦洗,而不要用手碰透鏡。
如果探測器安裝在特別臟的環境中,應更多地擦洗窗口(透鏡)

注意事項
l  仔細閱讀本說明書,正確安裝和使用本產品,接線要正確,嚴格按照要求接線,位置正確、接觸良好,為防止接錯,安裝好仔細檢查無誤后方能通電試用。
l  應避免在探測器視角范圍內,近距離的高溫作業。如必須時,應先通知值班人員關閉報警設備。
l  該產品雖有一定的抗干擾能力,但也應盡量減少在其監視區域內存在不必要的干擾源,尤其是紅外干擾源,以提高產品使用的****性。
l  請?jiān)诒菊f(shuō)明書要求的溫度范圍內使用本產品,超出溫度范圍可能對內部電子元器件造成損壞。
l  注意防水防潮,殼體進水或高濕度環境會造成內部電路短路燒壞,安裝時應選擇雨水淋不到的地方,若在露天或高濕環境使用,應做防水防潮特殊處理,例如加裝防水罩或者密封盒。
l  安裝時輕拿輕放,以免損壞內部器件。
l  參照本說明書第5項,注意日常維護。
l  非專業技術人員,請不要打開產品,以免損壞產品,給您造成不必要的損失。

運輸與存儲
經包裝成箱的產品,在避免雨雪淋襲的情況下,可用任何交通工具運輸。
探測器應貯存在干燥、無腐蝕性氣體的場所,并且存貯的環境溫度及濕度稍大技術參數要求的規定。探測器推薦儲存在-10~50℃,相對濕度不大于85%無腐蝕性的環境中。
質量保障與售后服務
產品已嚴格按規范要求進行了試驗、檢測,用戶可放心使用,如用戶在使用時需要技術支持,天酬公司將樂意提供幫助。如使用中探測器出現故障,如果用戶沒有合適的測試儀表或合格的測試人員,我們推薦把有故障的探測器返回天酬公司修理。返回時詳細寫明故障現象。產品質量保障期1年。
訂貨時,請?jiān)敿?xì)說明型號、規格及具體要求。
特殊供貨要求,如探測器的供電電源、信號的輸出方式和對標準火的有效響應距離等,在定貨時具體說明。
